Naimplementujte prehliadač a editor subdivision plochy:

• Na začiatku nech je zadaná sieť riadiacich bodov V[i,j];i=0,...,n;j=0,...m
• Tieto body sú navzájom spojené tak, že V[i,j] ma štyri susedné body V[i-1,j], V[i+1,j], V[i,j-1], V[i,j+1] (ak také existujú)
• Túto sieť môžete editovať, minimalne treba menit z-ovu suradnicu kazdeho vrcholu.
• Tato sieť sa použije na vytvorenie Catmull-Clark subdivision plochy, treba menit aj stupen rekurzie.
• Z meshu V[i,j];i=0,...,n;j=0,...m sa po jednom kroku subdivision algoritmu vytvori mesh W[i,j];i=0,...,2n;j=0,...2m.

Jeden krok Catmull-Clark subdivision procesu pre lubovolne meshe je nasledovný:

· Pre každú plôšku sa vyrobia nové „face“ vrcholy ako priemer vrcholov danej plôšky.

· Pre každú hranu sa vyrobia „edge“ vrcholy ako priemer začiatočného, koncového vrcholu a dvoch „face“ vrcholov prislúchajúcich danej hrane.

· Pre každý vrchol X sa vyráta jeho nová pozícia ako (1/n)*Q+(2/n)*R+((n-3)/n)*S, kde Q je priemer „face“ vrcholov, ktoré vznikli zo susedných plôšok vrcholu X, R je priemer stredov hrán, ktoré sa dotýkajú vrcholu X, S je stará poloha vrcholu X a n je počet hrán, ktoré sa dotýkajú vrcholu X.

· Nakoniec sa face vrcholy pospájajú s susednými “edge“ vrcholmi a nove vrcholy sa pospájajú so susednými „edge“ vrcholmi. Staré hrany zaniknú.

· „edge“ vrcholy pre hrany na hranici sa vyrataju ako stredy danych hran, vrchol X na hranici sa zmeni podla vyrazu (1/8)*A+(1/8)*B+(3/4)*X, kde A,B su vrcholy hranice susedne s vrcholom X a X je stara poloha bodu X. Rohove body sa nemenia.

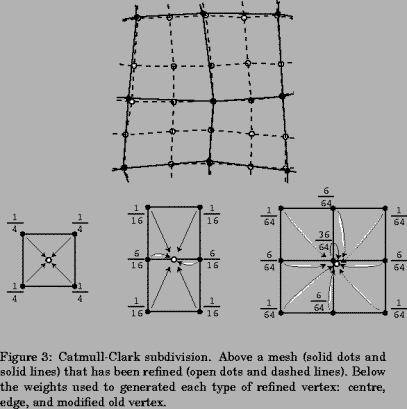

Obrázok vysvetľuje opísaný postup v nasom pripade (okrem hranicnych podmienok):
