PG KZVI cv2 a cv3

Zobrazovací kanál

• inými slovami môžeme hovoriť o zobrazovacom procese, kt. prenesie scénu na obrazovku počítača.
• máme 3d a 2d zobrazovací kanál (pri 2d verzii odpadá premietanie)

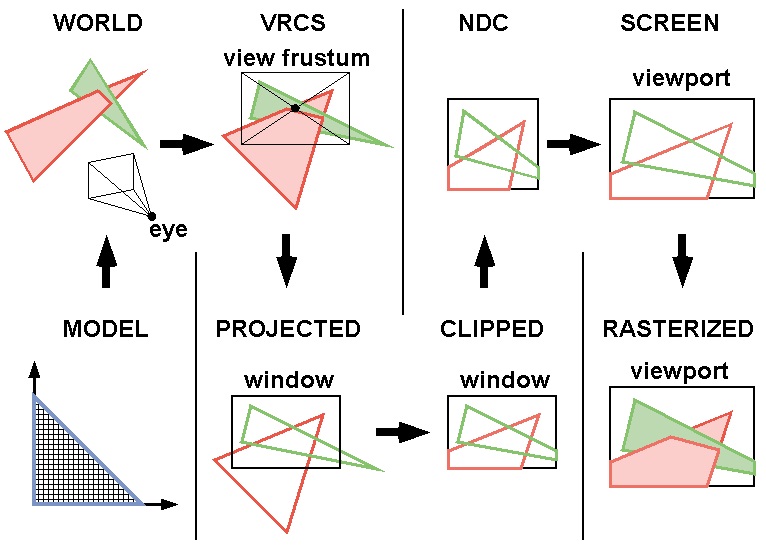

Rendering pipeline, Carlo H. Séquin

fázy zobrazovacieho kanála

• Modelovanie. Vytváranie scény jednotlivo po objektoch (každý objekt je modelovaný v jeho vlastnej súradnicovej sústave).
• Snímanie. Po úplnom namodelovaní scény ju chceme premietnuť do dvojrozmerného obrázku. Musíme sa rozhodnúť, aký typ premietania budeme používať: rovnobežné alebo stredové.


  • Konštrukcia súradnicovej sústavy pozorovateľa (snímacej súradnicovej sústavy)
    Konštrukcia si vyžaduje zadanie:
    • súradnice pozorovateľa (kamery), presnejšie jeho oka P
    • súradnice cieľového bodu (bodu, na ktorý sa pozerá) C
    • bodmi P a C je definovaný tzv. pohľadový vektor v = C-P, ten reprezentuje smer, ktorým je pozorovateľ P zameraný (prípadne polohu a smer kamery).

  Premietanie (rovnobežné alebo stredové) priestoru do roviny – priemetne (pohľadovej roviny), ktorú je účelné zvoliť kolmo k tretej súradnicovej osi snímacej súradnicovej sústavy. Realizácia tohto kroku si vyžaduje znalosť všeobecných zobrazovacích rovníc pre rovnobežné resp. stredové premietanie a ich špeciálnych typov (ortoprojekcie, axonometrie, perspektívy, atď.).
  Akonáhle máme zvolenú polohu kamery a priemetňu, dá sa už riešiť viditeľnosť v scéne pomocou algoritmov v priestore obrazov, napríklad odstránenie odvrátených mnohouholníkov pri mnohouholníkovej reprezentácii.
• Orezávanie. V snímacích súradniciach ešte pred samotným premietnutím scény zvolíme najprv zobrazovaný priestor, ktorý nám určí, ktoré objekty a ichčasti budú premietnuté a ktoré orežeme. Tento priestor sa spravidla ohraničuje rovinami: Najprv sú to predná a zadná orezávacia rovina, ktoré sú rovnobežné s priemetňou, takže všetky objekty pred prednou a za zadnou orezávacou rovinou zahodíme, a tiež štyrmi bočnými rovinami. Ďalej bočné roviny sú v prípade rovnobežného premietania určené stranami obdĺžnikového výrezu v priemetni a smerom premietania, a pri stredovom premietaní stranami obdĺžnikového výrezu v priemetni a polohou kamery. Výsledným priestorom je teda rovnobežnosten, resp. zrezaný ihlan. Na orezávanie úsečiek sa používa Algoritmus Cohen-Sutherland a na orezávanie polygónu Algoritmus Sutherland-Hodgman.
• Zobrazenie na zobrazovacom zariadení (Zobrazenie na pohľadové okno (viewport, záber)). Na záver zobrazíme výsledok na zobrazovacom zariadení, keďže sme nastavili priemietnu kolmo k osi snímajúcej súradnicovú sústavu, ide vlastne len o zabudnutie jednej súradnice.

rozšírené informácie

• J. Chalmovianská, ZOBRAZOVACÍ KANÁL
• doc. Zaťko, ZOBRAZOVACÍ KANÁL

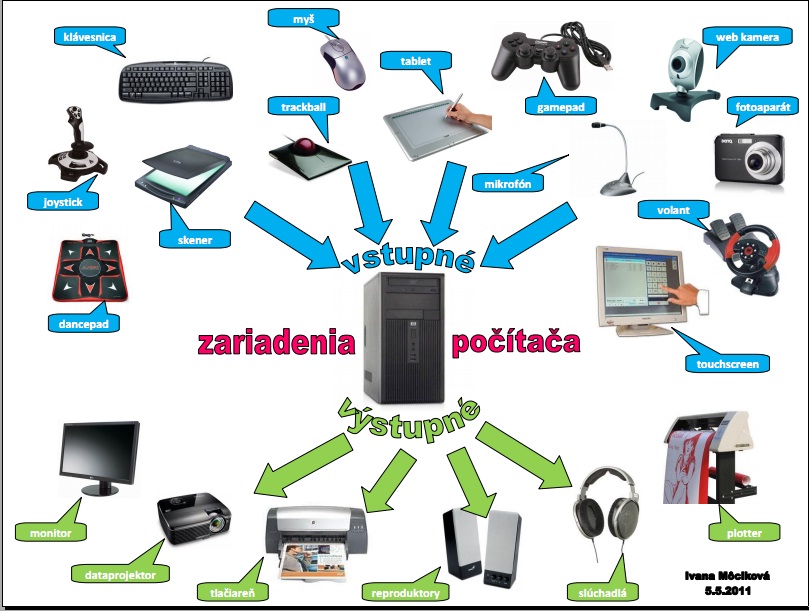

Prehľad vstupných, výstupných a vstupno-výstupných zariadení

• Vstupné a výstupné zariadenia vhodné pre stredné školy, SPŠ strojnícka Košice
• Vstupné a výstupné zariadenia vhodné pre stredné školy, Športové gymnázium Košice

ZŠ Pribinova, Nováky

Možnosti reprezentácie obrázka v počítačovej grafike

• Rastrová grafika
  • súboor grafických bodov - pixelov.
  • Každý pixel obrázka ma zakódovanú svoju farbu
  • pri zväčšení obrázka dochádza k tzv aliasu
• Vektorová grafikaa
  • obrázky popisované geometrickými primitívami
  • škálovateľné
  • geografické záznamy, ilustrácie knižných publikácii, animácia, šablóny

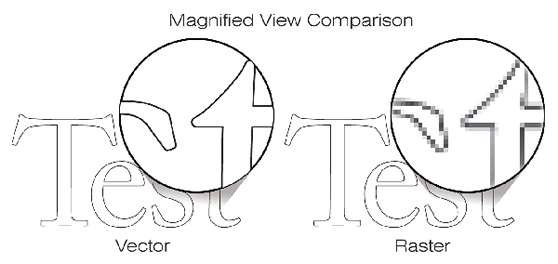

Rozdiel medzi vektorovou a rastrovou grafikou

Farba a farebné modely

E. Šikudová, Modely farieb

Programy potrebné na hodine

• GIMP
• INKSCAPE
• HUGIN
